Кабели Витая пара

Кабели этого вида применяют для обслуживания компьютерных сетей.

Они бывают экранированные и неэкранированные.

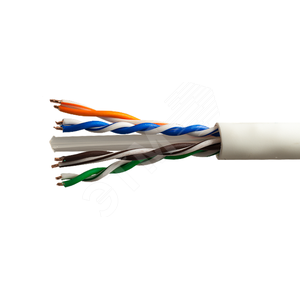

Витая пара имеет одну или несколько пар проводов, которые перевивают попарно, это делают для того, чтобы улучшить прием и передачу сигнала. Проводники изготавливают из монолитной медной проволоки толщиной 0,4–0,6 мм. За счет скручивания проводов снижается внешнее влияние и взаимные помехи на полезные сигналы, которые передаются по кабелю (на оба провода пары электромагнитные помехи влияют одинаково).

Внутри кабеля располагается так называемая «разрывная нить» (обычно капрон), которую используют для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, при этом не повреждая изоляцию проводников. Так как разрывная нить имеет большую прочность, она выполняет защитную функцию. Все проводники заключены в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

Типы витых пар:

  1. Витую пару с одной монолитной жилой (одна медная проволока), часто применяют для прокладки линий в стенах и лотках, но не используют для прямого соединения внешних устройств (Smart TV, компьютер...), а монтируют к кабелю оконечное оборудование. Например, информационную розетку. Этот процесс называется терминированием. Объясняется это тем, что кабель имеет относительно толстые жилы и при частых изгибах легко ломается.
  2. Многожильную витую пару используют для изготовления патч-кордов. Она служит для соединения цифровых устройств (маршрутизатор, принтер...) межу собой и с внутренней или наружной информационной розеткой Ethernet. Этот тип кабеля хорошо зарекомендовал себя в условиях изгибов и скручивания и не подходит для «врезания» в разъем информационной розетки. Медные жилы этого кабеля очень тонкие и легко ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. Вследствие этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Посмотреть полный каталог информационных кабелей

Виды кабеля и варианты защиты:

  • UTP или незащищенная, без общего экрана для пар проводов;
  • FTP, или фольгированная, с экраном из алюминиевой фольги;
  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных.

  • CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
  • CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
  • CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличие от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
  • CAT4 (частотная полоса — 20 МГц). Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
  • CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
  • CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
  • CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров. CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
  • CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair). CAT7a (частотная полоса 1000 −1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.
