Еще одна разновидность хорошо зарекомендовавших себя кабелей. КВВГ применяют в процессе подключения стационарных аппаратов, разнообразной техники, при сборке зажимов в электроустановочных устройствах с мощностью до 660 Вт и частотой 100 Гц. Если используют во время постоянного напряжения, тогда допустимая мощность 1 кВт.
Можно применять для прокладывания в земле, если использовать защиту для кабеля в месте его выхода, а также для монтажа на открытых участках. Основным условием для монтажа кабеля КВВГ служит отсутствие разного механического воздействия. Возможно применение в условиях агрессивной среды.
В каждом повиве КВВГ есть счетная пара, с заизолированными жилами, отличающимися по цветам друг от друга, а так же от других жил. Имеют довольно высокую устойчивость к изгибам.

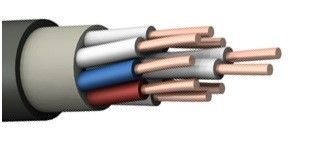

Конструкция КВВГ:
- Состоит из медного однопроволочного проводника круглой формы;
- Поливинилхлоридно-пластикатная (ПВХ)изоляция. Заизолированные жилы скручиваются между собой.
- Имеет разделяющий слой из поливинилхлоридной оболочки в 0,5 мм толщиной или разделительную обмотку лентами из полиэтилентерефталатной пленки.
- КВВГэ, КВВГэнг — экранированы обмоткой из медной или алюминиевой фольги, содержащей перекрытие, обеспечивающее сплошность экрана при монтажных работах. На протяжении всего экрана проходит медная проволока.
- КВВГ, КВВГэ — в составе ПВХ пластикатная оболочка. КВВГнг, КВВГэнг — кабели с низкой горючестью, КВВГнг-LS, КВВГэнг-LS — низкой горючестью и с низким выделением газа и дыма.
Посмотреть полный каталог кабелей КВВГ
Маркирование кабеля:
- К — кабель контрольный;
- В — поливинилхлоридная изоляция;
- В — оболочка из поливинилхлоридного пластиката;
- Г — отсутствие защитных покровов.
- Индекс «З» — говорит о заполнении поливинилхлоридным пластикатом.
- «Э» — Экранирование обмоткой из алюминиевой или медной фольги.
- «НГ» (не горючий) говорит о том, что кабель не горюч.
- LS (Low Smoke) говорит о низком уровне газо- и дымовыделении.
- Индекс FR- от англ. Fire Resistance — означает сопротивление огню.
Характеристика технического применения:
- Эксплуатационная температура −50 +50 °С;
- При влажности воздуха не более 98%;
- При низких температурах, обязателен прогрев кабеля (не ниже −15 °С)
Допустимый радиус изгиба:
- При диаметре 10 мм включительно — не меньше 3-х диаметров кабеля.
- При диаметре 10 — 25 мм включительно — не меньше 4-х диаметров кабеля.
- При диаметре выше 25 мм — не меньше шести диаметров кабеля.
- При одиночном укладывании, данные кабели не распространяют горение.
- КВВГ с добавочной маркировкой «нг» и «LS» исключают горение при пучковой прокладке.
- Гарантия эксплуатации — 3 года, срок применения — 25 лет.
